Az emelőeszközök, mint például az acélsodronykötelek, emelőhevederek és körkötelek, elengedhetetlenek a modern iparban és építkezéseken. Ezek az eszközök teszik lehetővé a nehéz terhek biztonságos megfogását és emelését daruk, emelőgépek és egyéb emelőszerkezetek segítségével. Azonban, mint minden mechanikus berendezés, ezek is kopnak, sérülhetnek, és rendszeres ellenőrzést, karbantartást igényelnek a biztonságos működés érdekében.
Az emelőeszközök típusai és szerkezete
Az emelőeszközök többféle anyagból és szerkezeti felépítéssel készülhetnek, hogy megfeleljenek a különböző igénybevételeknek és környezeti feltételeknek.

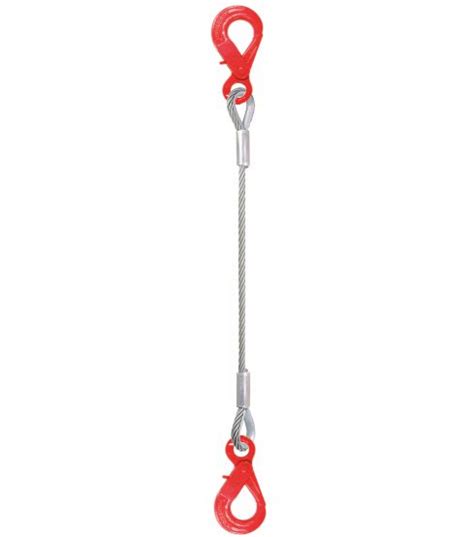

Acélsodronykötelek
Az acélsodronykötelek, vagy drótkötelek, egy vagy több központi betét köré sodort huzalrétegekből állnak. A kötelek általában rostos vagy acélbetéttel készülnek, és igény szerinti korrózió-gátló zsírral kenik őket, ami javítja a kopásállóságot és gátolja a rozsdásodást. Az MSZ EN 13414-1 szabvány szabályozza az acélsodronykötél függesztékekre vonatkozó előírásokat, beleértve a névleges átmérőt és a kötél szerkezeti típusát.
Az acélsodronykötelek leggyakoribb hibái közé tartozik az elemi szál szakadás, ami a kötél belső szerkezetének károsodását jelenti és minden esetben selejtezést indokol. További probléma lehet a kilazult vagy elcsúszott pászmák, amelyek azt eredményezik, hogy a kötél már nem egységes szerkezetként dolgozik.

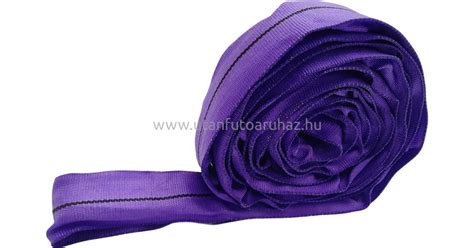

Emelőhevederek és körkötelek
Az emelőhevederek az EN 1492-1 szabvány előírásai alapján készülnek, poliészter alapanyagú hevederek összevarrásával. Ezek lehetnek 1, 2 vagy 4 rétegűek, a fülek kialakítása pedig a rétegek számától függően változik. A körkötelek, az MSZ EN 1492-2 szabványnak megfelelően, mesterséges szálból készülnek, és egy védőhuzat alatt futó teherbíró szálak alkotják őket. A védőhuzat sérülése, amely a belső szálak láthatóvá válását okozza, azonnali használatból való kivonást tesz szükségessé, mivel ilyenkor már nem garantálható a teherbíró szálak épsége.
Az emelőhevederek és körkötelek vizsgálata egyszerűbb a láncfüggesztékekhez képest, de itt is kulcsfontosságú az adattábla. Intenzív használat esetén ez az egyik leggyakoribb hibaforrás, mivel megsérülhet, elszakadhat vagy lekophat. Ha az adattábla hiányzik, az eszköz nem azonosítható, így nem minősíthető megfelelőnek.

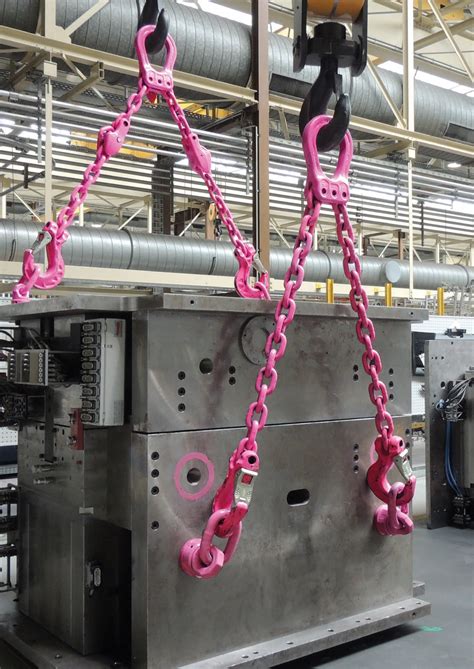

Láncfüggesztékek
A sodronykötél függesztékek többágú, végződésekkel ellátott (pl. gyűrűkarika, horgok) emelőeszközök, amelyeket daruk és emelőgépek terhek megfogására és emelésére használnak. Ezeknél az eszközöknél a szerelvények (horgok, összekötőelemek) vizsgálata hasonló a láncfüggesztékeknél alkalmazottakhoz.
Gyakori probléma a 4 ágú függesztékeknél, hogy csak az egyik láncág kap jelentős túlterhelést, ami megnyúláshoz vezet. A horgok állapota is kiemelten fontos; a kiakadásgátló gyakran letörik vagy deformálódik. Az önzáró horgoknál a belső rugós mechanizmus hibásodhat meg, ami komoly baleseti kockázatot jelent. Ha a horgot túlterhelték és emiatt kinyílt, azt leszerelni és az utolsó láncszemet levágni javasolt.
Időszakos vizsgálatok és karbantartás
Az emelőeszközök biztonságos használatának kulcsa a rendszeres és alapos vizsgálat, valamint a megfelelő karbantartás. Az Emelőgép Biztonsági Szabályzat (EBSZ) határozza meg a vizsgálatok gyakoriságát, de a selejtezési kritériumok eszközönként eltérhetnek.
Vizsgálati gyakoriság
Az emelőeszközöket legalább évente kell vizsgáltatni. Intenzív használat esetén azonban ennél gyakoribb, akár negyedéves vizsgálati ciklus is indokolt lehet a biztonság fenntartása érdekében. A felhasználói ellenőrzés minden használat előtt kötelező, melynek során meg kell győződni arról, hogy az eszközön nem látható rendellenesség.
Fontos tudni, hogy minden harmadik időszakos vizsgálat úgynevezett fővizsgálat, amely során teherpróbát is végeznek. A teherpróba a névleges teherbírás 1,25-szörösével történik, és kizárólag jó állapotú eszközök esetében végezhető el.
Karbantartási teendők
A karbantartás során rendszeresen meg kell tisztítani a függesztéket az esetlegesen rátapadt szennyeződésektől, olyan módszerrel, amely a függeszték anyagát nem károsítja. Enyhén szappanos vízzel, vegyszerek nélkül javasolt a tisztítás. A köteleket igény szerint korrózió-gátló zsírral kenik, ami javítja a kopásállóságot és gátolja a rozsdásodást.
Javítások és költségek
A láncfüggesztékek moduláris felépítésének köszönhetően a legtöbb hiba javítható, így nem feltétlenül szükséges az egész eszközt selejtezni, elegendő a sérült elemek cseréje. A javítások jellemzően óradíj alapon történnek, kisebb munkák esetén azonban nem számolnak teljes órát. Nagyobb mennyiség esetén helyszíni vizsgálatot végeznek és egyedi árajánlatot adnak. Sok esetben egy összevont vizsgálat és a szükséges kisebb javítások elvégzése jelentősen költséghatékonyabb, mint egy meghibásodás vagy baleset következményeinek kezelése.
Emelés a munkahelyen | WorkSafeBC
Terhelési osztályok és biztonsági tényezők
Az emelőeszközök kiválasztásánál figyelembe kell venni a terhelési osztályokat és a biztonsági tényezőket. A műanyagszálas emelőeszközök esetében a biztonsági tényező általában 7-szeres, ami jelentős tartalékot biztosít.
A függesztékek függőlegessel bezárt szöge (ß) befolyásolja a kötélágban ébredő erő nagyságát. Fontos, hogy a függesztékek megengedett összteherbírása (WLL) akkor érvényes, ha az ágak között bezárt szög kisebb mint 90 fok. Ez az alap emelési helyzet.
Példa terhelési táblázatra
Az IRG típusú PES függesztékek esetében a megengedett összteherbírás (WLL) és az ághossz határozza meg az eszköz teherbírását. Az alábbi táblázat mutatja az egyes típusok teherbírását különböző ágszögek mellett:
| Típus | WLL/ág (kg) | WLL összesen (kg) | Ág szög (<= 45°) | Ág szög (45°-60°) |
|---|---|---|---|---|
| IRG-1-10 | 1000 | 1000 | 1000 | 800 |
| IRG-1-20 | 2000 | 2000 | 2000 | 1600 |
| IRG-1-30 | 3000 | 3000 | 3000 | 2400 |
| IRG-1-40 | 4000 | 4000 | 4000 | 3200 |
| IRG-1-50 | 5000 | 5000 | 5000 | 4000 |
| IRG-1-60 | 6000 | 6000 | 6000 | 4800 |
| IRG-1-80 | 8000 | 8000 | 8000 | 6400 |
| IRG-1-100 | 10000 | 10000 | 10000 | 8000 |
A táblázatban szereplő adatok az alap emelési helyzetre (<= 45° ágszög) és a 45°-60° közötti ágszög esetére vonatkoznak. Fontos megjegyezni, hogy az egész függeszték megengedett terhelhetősége az eszköz fém adattábláján található.
Az emelőeszközök rendszeres vizsgálata nem csupán kötelező adminisztratív feladat, hanem alapvető biztonsági kérdés. Legyen szó láncfüggesztékről, emelőhevederről, körkötélről vagy acélsodrony kötélről, minden eszköz folyamatos igénybevételnek van kitéve, és idővel elkerülhetetlenül megjelennek rajtuk a kopások, sérülések vagy egyéb hibák. A tapasztalat azt mutatja, hogy a leggyakoribb problémák - mint a nyúlás, kopás, szakadás, deformáció vagy az adattábla hiánya - sok esetben már a vizsgálat előtt is észlelhetők lennének. Fontos azonban, hogy ne csak az időszakos vizsgálatokra hagyatkozzunk, hanem a mindennapi használat során is figyeljünk az eszközök állapotára.
